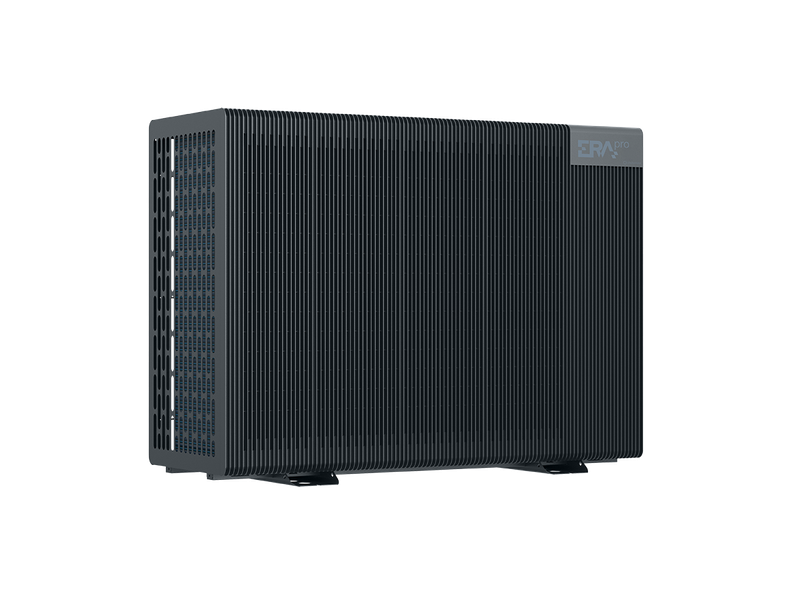

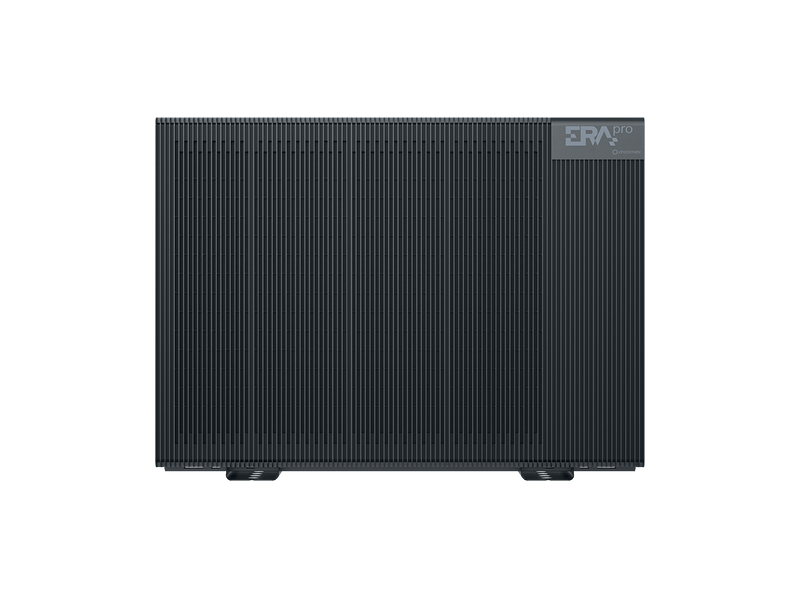

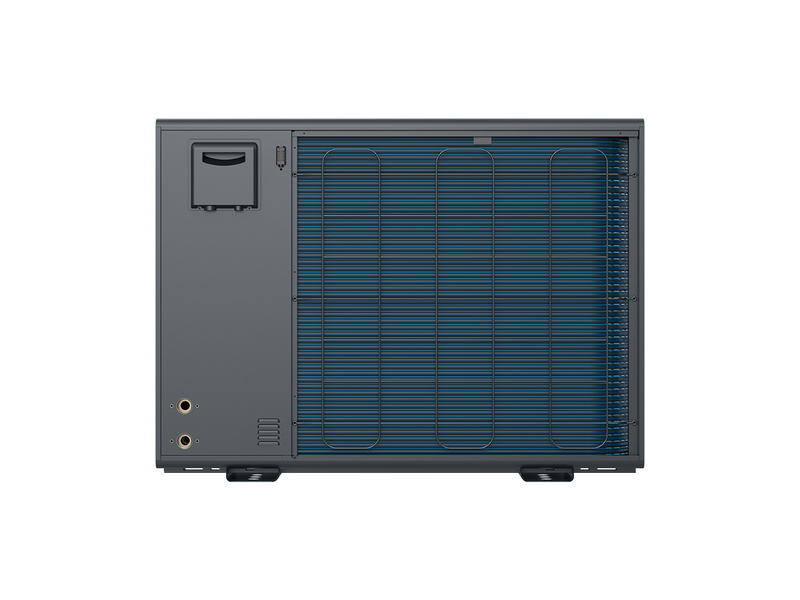

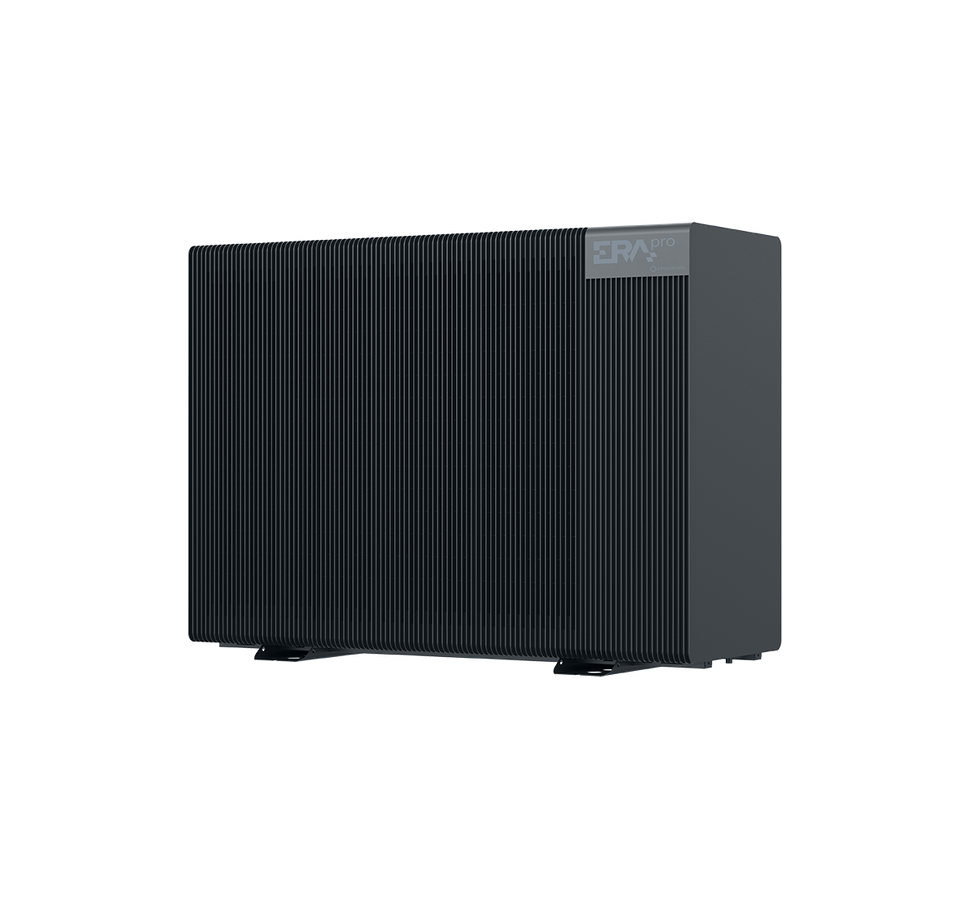

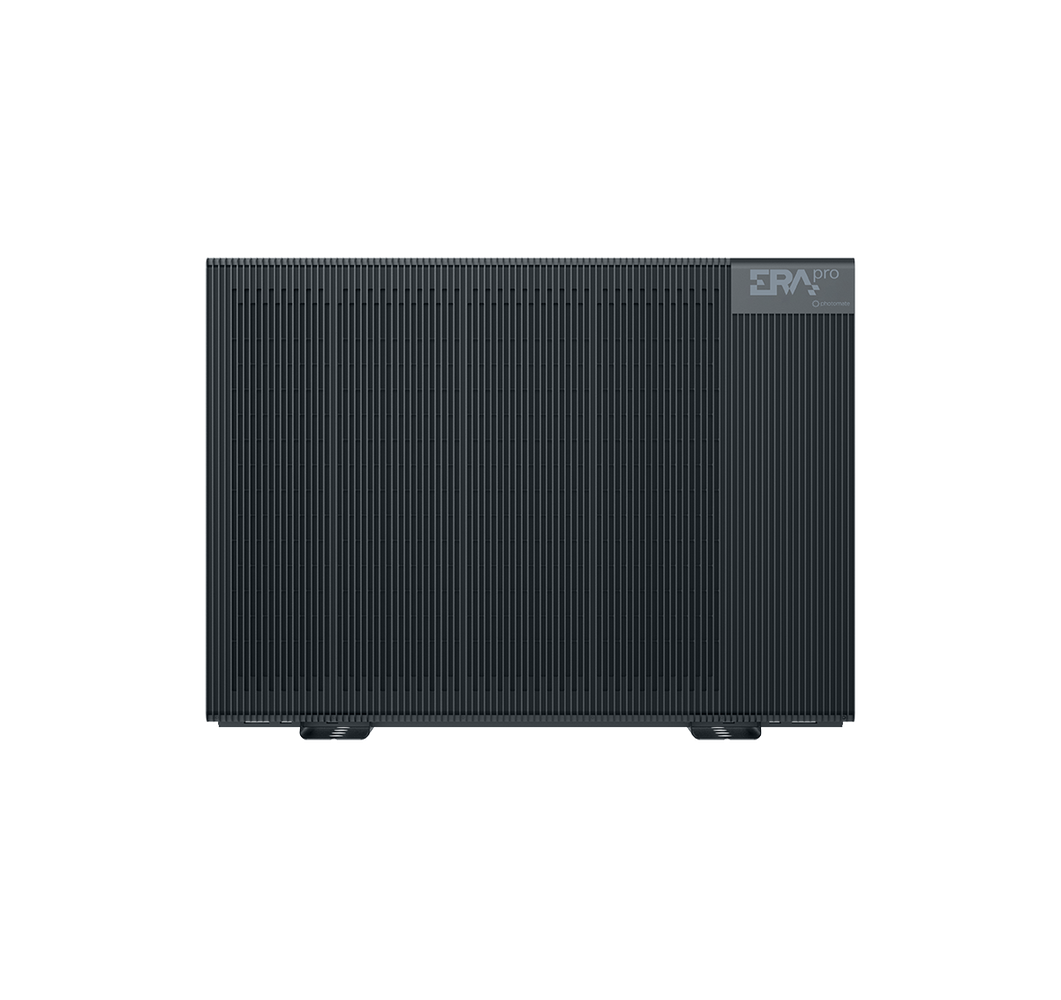

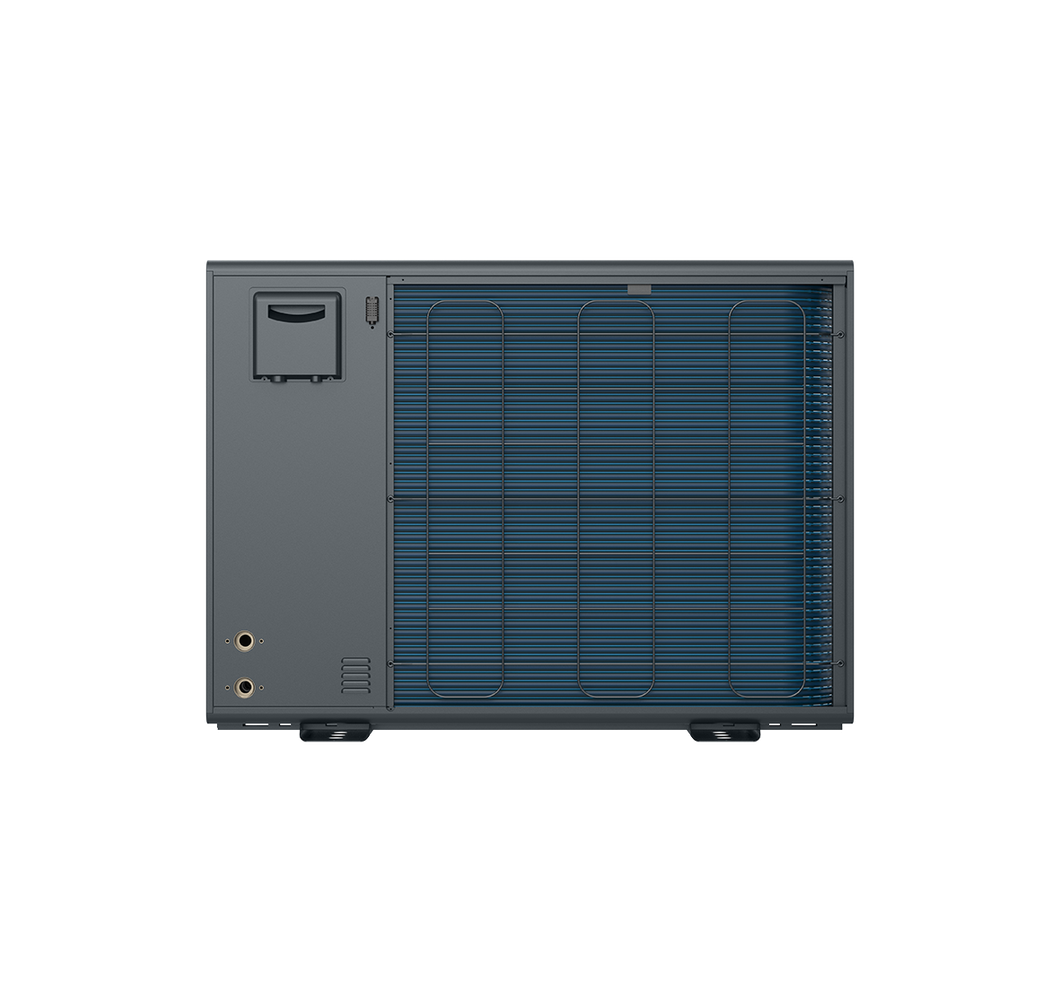

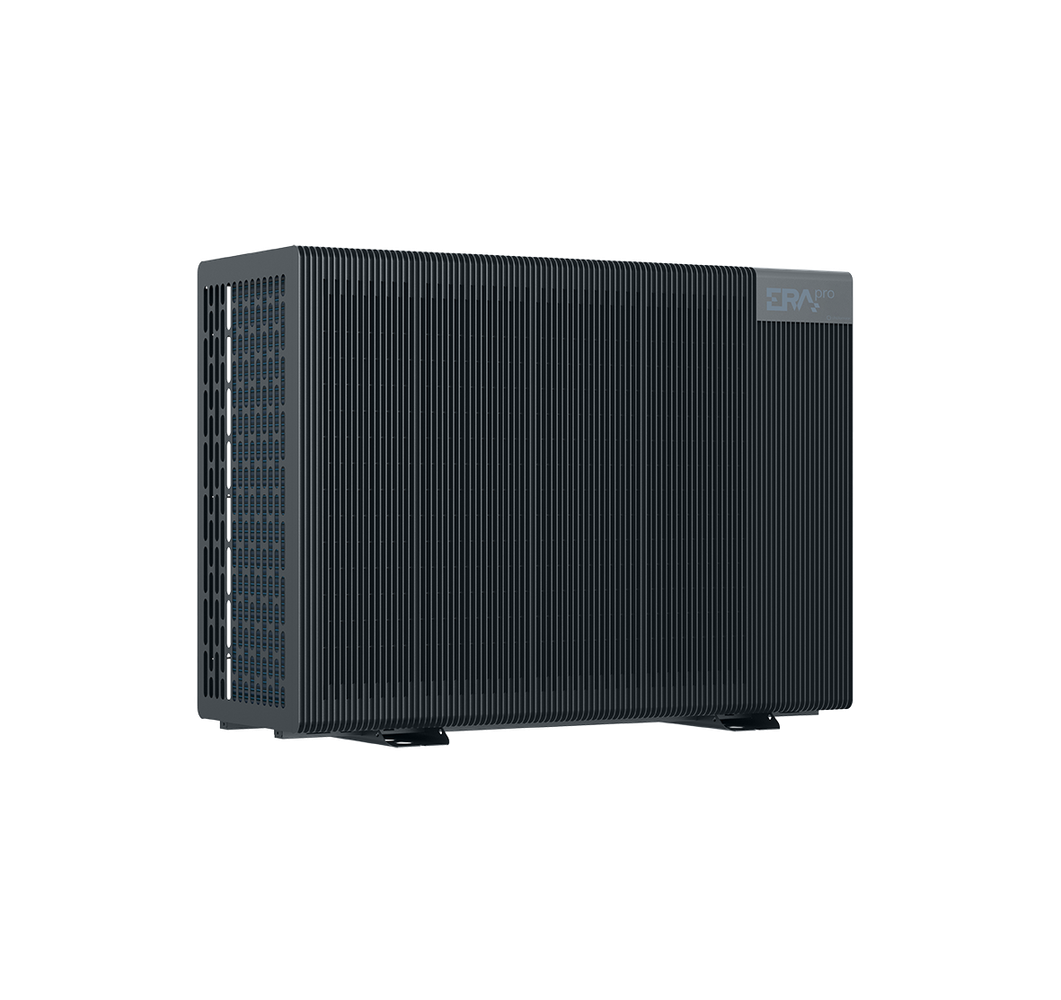

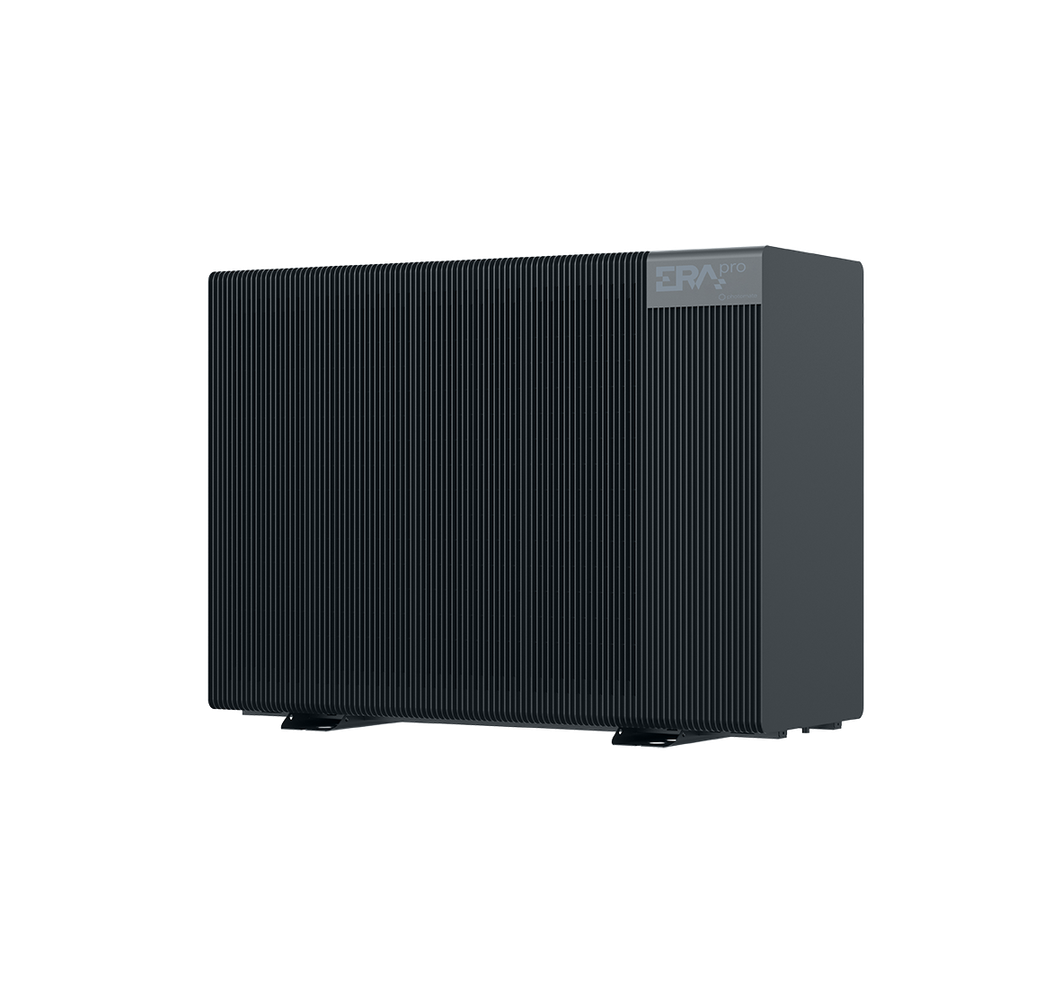

Förstklassig värmepump för nya och renoverade byggnader
- Värmepump med monoblock 6 / 9kW (230V) och 13 / 16kW (400V)
- Frekvensomriktare
- Uppvärmning, kylning och vattenvärmning
- Köldmedium R290
- SCOP upp till 5,1
- Utgående temperatur på upp till 75 °C
- Driftförhållanden uppvärmning / vattenvärmning –25 till 38 °C
- Ljudtrycket i enlighet med EN 12102 är 36 dB (A) 1 m från enheten för ERApro 6kW
- Stark konstruktion, uppvärmt dräneringstråg
- Smarta funktioner för snabb avfrostning med större intervall
- Mycket enkel elanslutning och snabb installation
- Kaskadkoppla upp till 8 värmepumpar – max. uteffekt 128kW
Inbyggda komponenter:
- WILO hastighetsreglerad cirkulationspump
- Mitsubishi Electric dubbel rotationskompressor
- Gasavskiljare och magnetfilter
- Säkerhetsventil inkl. dräneringsslang
- Detektor för köldmedieläckage med larmfunktion
- Flödesmätare
Tekniska specifikationer
| ERApro 6kW | ERApro 9kW | ERApro 13kW | ERApro 16kW | |
| Energieffektivitet vid 35°C / 55°C | A+++ / A++ | |||
| SCOP EN 14825 Medel klimat, 35 / 55°C | 5,13 / 3,70 | 5,11 / 3,77 | 5,18 / 3,82 | 5,10 / 3,80 |
| Säsongsmässig värmeeffektivitet 35 °C, medel klimat | 202,3 / 145,2 | 201,4 / 147,9 | 204,4 / 149,8 | 201,1 / 149,2 |
| Effekt A7/W35 (kW) | 6 | 9 | 13 | 16 |
| Testad enligt EN 14825, 35 / 55°C (kW) | 4,8 / 4,9 | 7,0 /7,0 | 9,8 / 9,8 | 12,3 / 12,2 |
| Högsta utgående temperatur (°C) | 75 | |||
| Driftförhållanden uppvärmning (°C) | -25 ~ +38 | |||
| Driftförhållanden kylning (°C) | +10 ~ +43 | |||
| Ljudeffekt dB (A)* | 47 | 53 | 54 | 54 |
| Ljudtryck 1m dB (A) * | 36 | 42 | 43 | 43 |
| Ljudtryck 3m dB (A)* | 26 | 32 | 33 | 33 |
| Nätspänning (V) | 230 | 400 | ||
| Effektbrytare, motorkarakteristiskit (A) | 16 | 20 (16**) | 10 | 10 |
| Köldmedium | R290 | |||
| Köldmediemängd (kg) | 0,75 | 0,90 | 1,05 | 1,28 |
| Mått (mm) höjd / bredd / djup | 1021 / 1102 / 575 | 1021 / 1377 / 575 | ||
| Vikt utan emballage (kg) | 130 | 135 | 190 | 195 |
| Wifi-anslutning | Ja | |||
* i enlighet med EN 12012-standarden, plats Q=1
** när du ändrar inställningar
Styrenhet för värmepump EraPRO
Beskrivning:
- Intuitiv 7”-pekskärm
- WiFi-anslutning
- Modbus RTU
- Snabb inställning av alla parametrar
- Fjärrstyrning online – möjlighet att återställa parametrar
- Kommunikationskabel med kontaktdon medföljer alltid – kan inte anslutas på fel sätt
- Utomhustemperatur laddas upp från utomhusenheten
Reglering och styrning:
- 1x direktkrets
- 1x blandningskrets + cirkulationspump
- Vattenvärmning
- Varmvattencirkulation
- Växlingsventil uppvärmning / varmvatten
- Växlingsventil uppvärmning / kylning
- 1x solvärmesystem
- Cirkulationspump för uppvärmning
- Bivalent källa
Inomhusenheter för värmepump EraPRO
| Modell | CU 1 | HU 9 | DHWU 9 |
| Varmvattenreglering | Ja | ||
| Uppvärmning | 2 kretsar | ||
| Kylning | 1 krets | ||
| Styrning av backup-system | Ja | ||
| Inbyggd reservkraft | Nej | Ja / 9kW | |
| Nätspänning | 1x230 V | 3x400 V | |
| Effektbrytare | 1x10 A/B | 3 x 16 A/B | |
| Anslutningsmått | - | 1 ¼“ utvändig gänga | |
| Mått mm (b/d/h) | 390 / 100 / 420 | 418 / 310 / 750 | 640 / 750 / 1950 |
| Vikt (kg) | 7,5 | 35 | 125 |
DHWU 9
- Optimal för nya byggnader, installationsyta mindre än 1 m2
- Snabb och enkel installation – anslutning av alla rör upptill
- Min. dörrbredd för installation är 700 mm
- Nätspänning 3 x 400 V
- Effektbrytare 3 x 16 A/B
- Varmvattenbehållare av rostfritt stål 200 liter
- Elpanna 9 kW
- Expansionskärl för varmvatten 19 liter
- Expansionskärl för uppvärmning 8 liter
- Cirkulationspump för varmvatten
- Magnesiumanod (gör att behållaren av rostfritt stål håller längre)
- Automatisk avluftningsventil
- Trevägsventil
- Tryckmätare
- Rörledningar och samtliga komponenter är isolerade mot kondensation
- 7” pekskärm
- WiFi-anslutning
- Modbus RS485, RTU-protokoll
- Dränering av behållare och värmeväxlare
HU 9
- Alternativ för nya och renoverade byggnader utan krav på varmvatten eller med krav på mer än 200 liter varmvatten
- Enkel installation
- Kompakt
- Nätspänning 3 x 400 V
- Effektbrytare 3 x 16 A/B
- Elpanna 9 kW
- Expansionskärl för uppvärmning 8 liter
- Automatisk avluftningsventil
- Trevägsventil
- Rörledningar och samtliga komponenter är isolerade mot kondensation
- Modbus RS485, RTU-protokoll
- 7” pekskärm
- WiFi-anslutning
CU 1
- Alternativ för nya och renoverade byggnader för variabla installationer med ytterligare värmekällor, lagringsbehållare och varmvattenbehållare
- Många olika anslutningskombinationer möjliga
- Styrning av solvärmesystem
- Nätspänning 1 x 230 V
- Effektbrytare 1 x 10 A/B
- 7” pekskärm
- WiFi-anslutning
- Modbus RS485, RTU-protokoll
- Kopplingspanel för anslutning av alla nödvändiga komponenter
- Upphängningsbygel, tappar och skruvar
- Kombination med andra värmekällor och befintliga komponenter
- Vägginstallation
